В заявке на патент Canon показан барьерный механизм в виде шторки для защиты беззеркальных датчиков изображения
Фотограф

В патенте Canon показан барьерный механизм

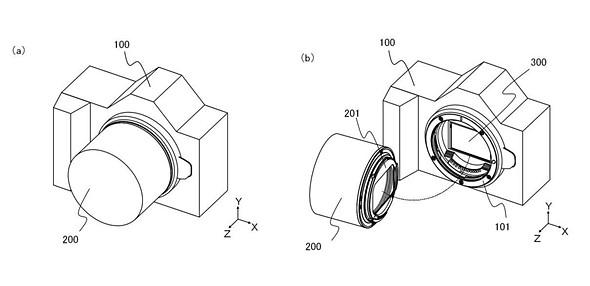

Canon подала новую патентную заявку на встроенный в камеру механизм, предназначенный для защиты затвора и датчика изображения беззеркальных камер от пыли и мусора, когда объектив не установлен.

В заявке на патент Японии № 2019–234718 описывается "изобретение, относящееся к оборудованию для формирования изображений со сменными линзами и барьерным механизмом для защиты элемента изображения".

Canon Barrier Patent 2

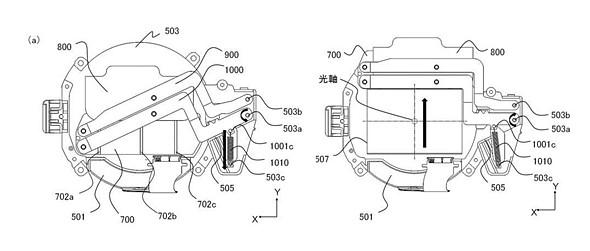

Что интересно в механизме, описанном в тексте патента, так это то, что он полностью пассивен. Вместо того, чтобы приводиться в действие двигателем, механизм автоматически открывается, когда линза вкручивается в оправу объектива, и закрывается, когда линза снимается с оправы, благодаря множеству встроенных рычагов и пружин.

Canon Barrier Patent 1

Теоретически такая конструкция должна помочь снизить затраты и уменьшить количество потенциальных точек отказа, поскольку для этого не потребуется дополнительный двигатель или мощность любого типа. Патент предполагает, что этот механизм должен располагаться за рамкой крепления объектива, между электрическими контактами и местом расположения датчика изображения.

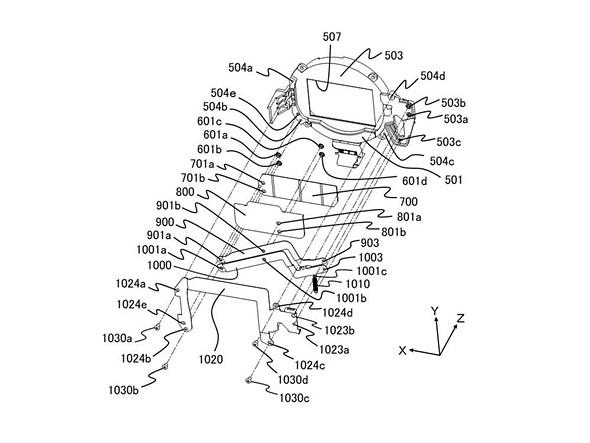

В патенте не упоминается, из какого материала будут сделаны барьеры, но иллюстрации, кажется, предполагают, что элементы барьера более надежны, чем то, что вы видели бы со стандартными ставнями.

Canon Barrier Patent 3

Как всегда в случае с патентами, неизвестно, будет ли это когда-либо осуществлено, но это имеет смысл, поскольку Canon и другие компании продолжают расширять свои линейки беззеркальных камер. По сравнению с зеркальными камерами, беззеркальные камеры открывают датчик изображения больше, и, хотя в некоторых из них есть функция, которая закрывает затвор для защиты датчика изображения при снятии объектива, этот пассивный метод не будет полагаться на батареи, двигатели и программное обеспечение для сохранения изображения. датчик безопасен.

Более того, если полностью электронные затворы станут более обычным явлением на более крупных датчиках изображения, это вполне может быть решением для обеспечения безопасности датчика изображения, если внутри камеры нет физического затвора.
