Canon патентует инновационный телеконвертер с переменным увеличением

Недавно поданная Canon патентная заявка показывает, что компания разработала концептуальный адаптер телеконвертера с переменным увеличением. Canon заявляет, что помимо увеличения 1x-2x для прикрепленных объективов, устройство может включать в себя встроенную оптическую стабилизацию и переменный фильтр нейтральной плотности.

   Заявка на патент Японии 2020–197580 была опубликована 10 декабря. В обзоре Canon описывает адаптер как «переходное устройство […] между устройством объектива и камерой, [которое] включает в себя корпус объектива, движущийся механизм для перемещения оправы объектива в направлении оптической оси и рабочую часть для управления движущимся механизмом».

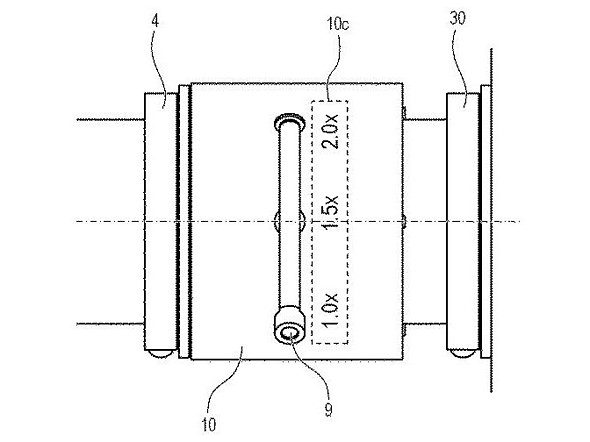

canon variable teleconverter patent

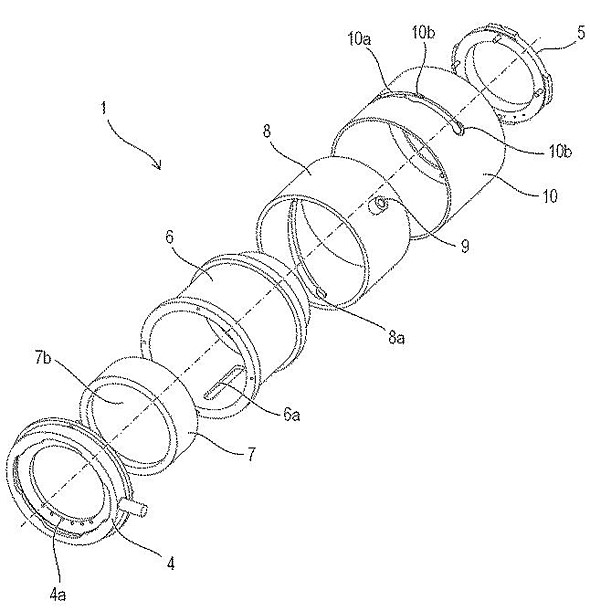

   Послойная разбивка того, как такой телеконвертер будет собран вместе. На иллюстрациях к патентам показана схема телеконвертера, в котором используются четыре встроенных оптических элемента, два из которых находятся в конструкции, прикрепленной к приводному механизму геликоида, который будет перемещать указанные элементы вперед и назад вдоль оптической оси, чтобы обеспечить большее или меньшее увеличение при рычаг на внешней стороне адаптера регулируется. Canon специально ссылается на возможность регулировки между 1x, 1.5x и 2x с жесткими остановками на каждом шаге.

canon variable teleconverter patent inside

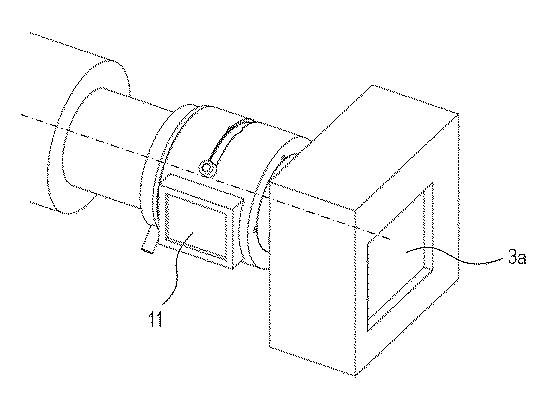

   Canon заявляет, что к адаптеру можно добавить дисплей (отмеченный цифрой 11) для отображения различных настроек и информации об используемых адаптере, камере и объективе.

canon variable teleconverter patent display

   Как видно на приведенном выше рисунке, Canon также показывает потенциал использования встроенного дисплея для отображения текущего коэффициента увеличения. Нетрудно представить, что такой дисплей может также выполнять вычисления и показывать текущее фокусное расстояние объектива, когда адаптер имеет заданный коэффициент увеличения с совместимыми объективами, поскольку адаптер будет иметь контакты для передачи информации между подключенной камерой и объективом.

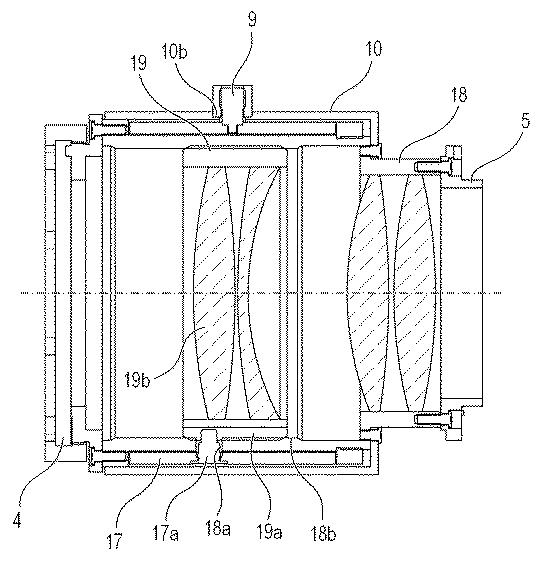

   Обратите внимание, что как переднее, так и заднее крепления этого телеконвертера не имеют выступающих оптических элементов - что могло бы сделать его более универсальным, чем нынешние телеконверторы Canon 1,4x и 2,0x.

   Что касается совместимых объективов, то одним из уникальных аспектов этого телеконвертера по сравнению с нынешними телеконвертерами Canon является то, что он не имеет оптических элементов, которые выступают за или перед плоскостями точек крепления. Это означает, что такие объективы, как Canon RF 100–500 мм F4.5–7.1 L IS USM, который в настоящее время только частично совместим с радиочастотными телеконвертерами Canon, теоретически должны работать с этим адаптером.

canon variable teleconverter patent structure

   Чтобы еще больше добавить интриги к этой концепции телеконвертера, Canon сообщает, что такой адаптер может также включать в себя встроенную оптическую стабилизацию и переменный фильтр нейтральной плотности. Если объединить эти функции с регулируемым увеличением, такой адаптер сможет эффективно использовать любой объектив с постоянным фокусным расстоянием и дать ему как оптическую стабилизацию изображения, так и возможности «масштабирования» - впечатляющий подвиг, если он когда-либо осуществится.

   Однако, как мы все знаем, это очень большое «если». Многие патенты никогда не покидают пресловутую страницу, и даже если они это сделают, на превращение образцов в потребительский продукт могут потребоваться годы. Тем не менее, мы все еще можем мечтать, верно?
