Как я сделал свой собственный слайд-проектор 4 x 5 с ограниченным бюджетом

Я много лет снимал цветные прозрачные пленки 4 x 5 или широко известные как цветные слайд-пленки, но лучшее, что мне доставляло удовольствие, - это положить их на световой стол и просматривать через лупу. В отличие от моих 35-миллиметровых и 120-миллиметровых слайдов, я никогда не видел, чтобы они проецировались большими, просто найти слайд-проектор 4 × 5 непросто.

В течение последних нескольких лет я пытался поискать в Интернете, как сделать это самостоятельно (сделай сам) и построить слайд-проектор 4x5, но, похоже, никто не делал их раньше. Есть серийно выпускаемые слайд-проекторы 4 × 5, хотя я никогда не видел их в реальной жизни. Я даже не видел их раньше на рынке подержанных товаров на eBay, но даже если они доступны, их доставка будет стоить дорого и даже дороже.

01 745x556

Только недавно я увидел это видео на YouTube от DIY Perks о том, как он сделал ЖК-проектор 4K, и это побудило меня снова задуматься о создании проектора 4 × 5. В этом видео он объяснил, как он использовал линзу Френеля вместо обычной толстой конденсорной линзы.

слайд-проектор

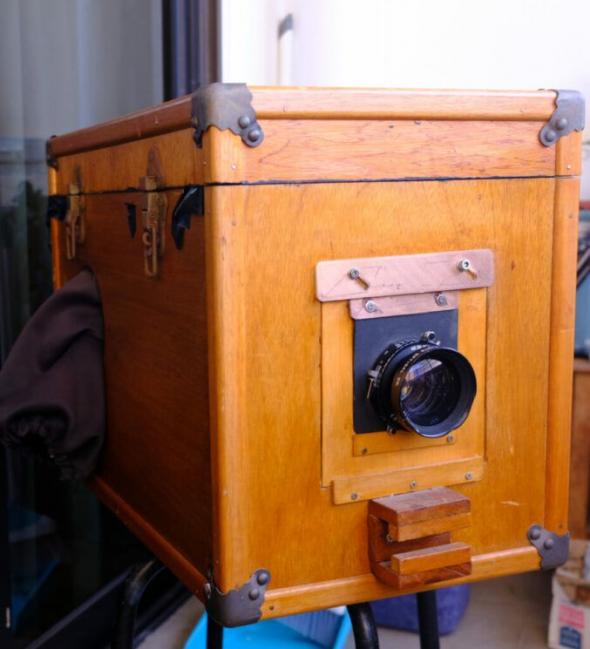

Обладая этими новыми знаниями, я начал думать о том, как я могу превратить свою афганскую коробчатую камеру в слайд-проектор. Для тех, кто не знаком с афганской коробчатой камерой, это камера и темная комната, встроенные в одну коробку. Если вам нужна дополнительная информация о том, как ее построить, вы можете обратиться к этой удивительной электронной книге Лукаса Бирке о его проекте афганской боксовой камеры.

Источник света

слайд-проектор

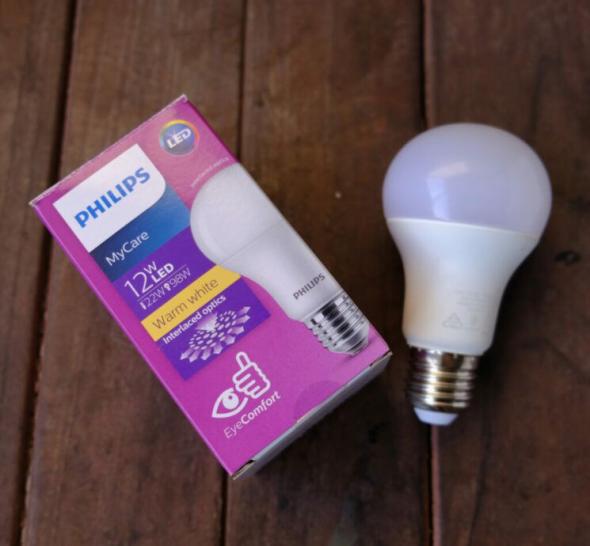

Самая важная часть бокового проектора - мощный источник света. В обычном проекторе будет использоваться мощная, но горячая лампа накаливания или галогенная лампа. Однако для этого проекта я пошел в магазин и нашел светодиодную лампу самой высокой мощности. Это оказалась светодиодная лампочка мощностью 12 Вт от Philips. Это еще и теплый свет, которым обычно проецируются слайды. Было сказано, что слайды обычно имеют синий оттенок, чтобы уравновесить теплый свет.

Я подключил его к розетке (ПРЕДУПРЕЖДЕНИЕ: задействован провод под напряжением. НЕ делайте этого самостоятельно, если вы уверены в себе или обучены.) И прикрепил его к задней части камеры бокса с помощью 2 винтов.

Линза Френеля

слайд-проектор

Я зашел в Интернет и купил 2 увеличительных листа для чтения, которые обычно используются для чтения, но я думаю, они подойдут для этой цели. На каждом листе будет одна сторона, состоящая из линзы Френеля, которая представляет собой серию концентрических кругов, а другая сторона будет гладкой, поэтому важно, чтобы листы располагались в правильной ориентации. Ближайший к лампочке имеет линзу Френеля, обращенную от нее, а другой кусок будет иметь концентрические круги, обращенные к лампочке. Таким образом, свет от лампочки будет коллимирован первой частью и сведен второй частью.

Также важно узнать истинное фокусное расстояние линзы Френеля. Видео с преимуществами DIY покажет вам, как это сделать. Мои 2 линзы имеют фокусное расстояние 90 мм.

слайд-проектор

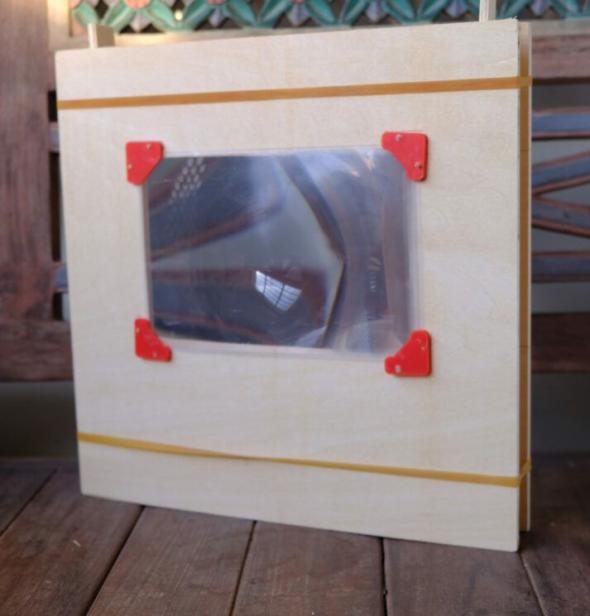

Для крепления линз я взял два куска фанеры с вырезом в центре и распечатал на 3D-принтере несколько углов, чтобы прикрепить линзы к фанере. Чтобы прикрепить 2 фанеры с линзами Френеля к камере Box, я просто использую 2 узкие полоски фанеры и 2 резинки, которые служат в качестве прокладки между двумя досками. Идея здесь в том, чтобы иметь возможность преобразовать ее обратно в коробочную камеру вместо того, чтобы постоянно превращать ее в слайд-проектор.

Линзы

06 1 745x745

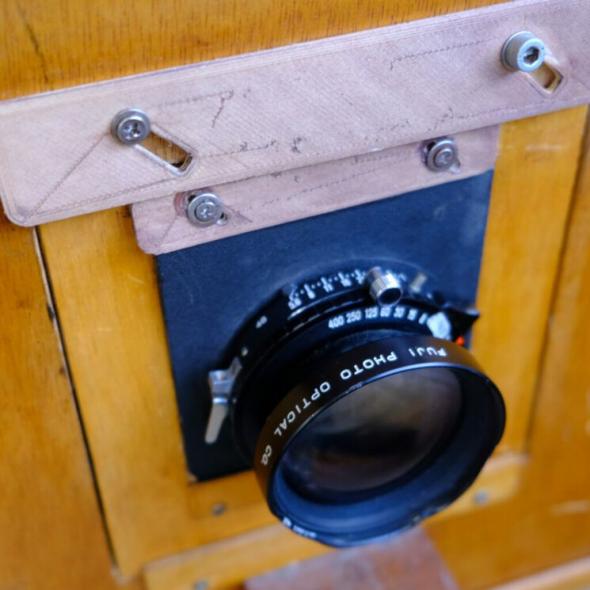

В качестве объектива я продолжаю использовать свой объектив Fujinon 210 мм, который является моим широкоформатным объективом для фотосъемки. Я считаю, что он по-прежнему неплохо справляется с проецированием изображения, однако я не уверен, есть ли разница в качестве проецирования, если бы я использовал увеличительный объектив или объектив проектора.

Фокусировка

Чтобы сфокусировать изображение на экране, я использую стержни фокусировки, которые уже являются частью системы камерной коробки. Эта коробчатая камера предназначена для съемки негатива 5 × 7 дюймов, поэтому я удалил существующее матовое стекло и сделал скользящее крепление 4 × 5, чтобы удерживать его на держателе и блокировать лишний свет.

Тестирование

07 745x413screen

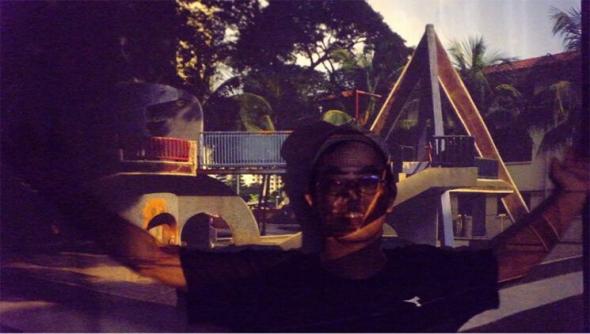

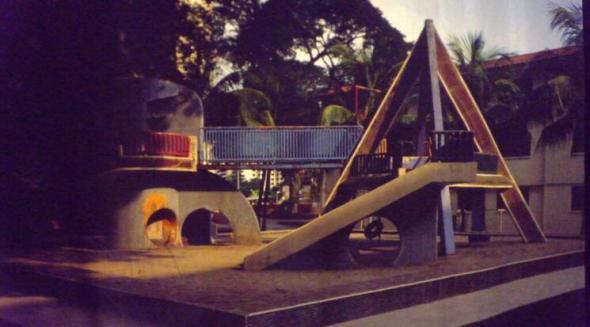

Для тестирования я установил кусок белой ткани шириной 5 футов, установленный на двух световых стойках, и поместил его так, чтобы видеть примерно в 3 метрах от слайд-проектора в темной комнате при выключенном свете. Ура! Мне удалось получить хорошее изображение на экране! Я был, конечно, очень впечатлен, и я наконец смог увидеть свои широкоформатные слайды на таком большом экране!

Заключение

Хотя этот слайд-проектор недостаточно яркий для использования в аудитории, он достаточно хорош для личного просмотра слайдов 4 × 5 в домашних условиях. Вам понадобится очень темная комната, чтобы наслаждаться горками с расстояния 3 метра. Конечно, есть возможности для улучшений, но это будет для другого сделанного своими руками.
