Lensrentals разбирает Panasonic S Pro 70-200mm F4 OIS

Команда Lensrentals сдает в аренду большое количество фотооборудования. Это дает команде интересную перспективу и предоставляет им достаточно большой размер выборки, чтобы заметить, есть ли вероятность того, что какие-либо камеры или объективы будут иметь определенные проблемы. Даже хорошие объективы могут показать проблемы, если их широко используют многие фотографы. Одним из таких объективов является Panasonic S Pro 70-200mm F4 OIS. Это популярный объектив, демонстрирующий высокую производительность, но у Lensrentals есть несколько образцов с похожей проблемой, связанной с отказом мотора автофокусировки. Вместо того, чтобы отправить линзу в ремонт, что может занять некоторое время и негативно сказаться на товарно-материальных запасах Lensrentals, Роджер Чикала и Аарон Клош решили разобрать неисправную линзу и посмотреть, смогут ли они починить ее самостоятельно.

lensrentals panasonic s 70 200mm f4 teardown banner

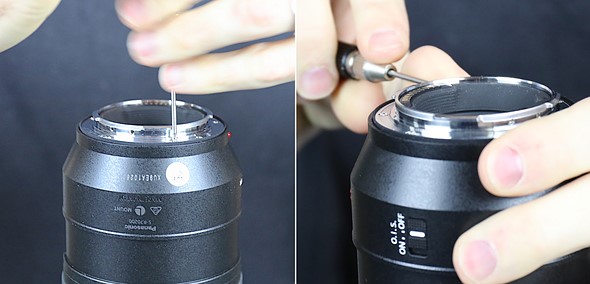

Начиная с задней части объектива, Чикала и Клош сняли байонет и заднюю перегородку, открыв несколько винтов и резиновую прокладку.

lensrentals panasonic s 70 200mm f4 teardown 1

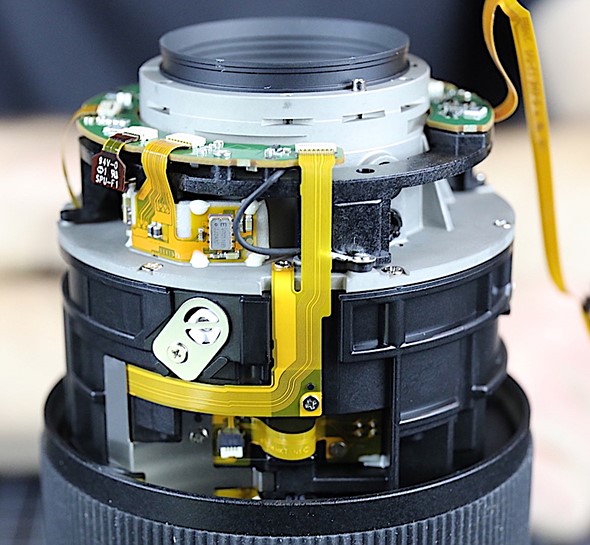

После удаления других частей они добрались до печатной платы. В объективе используется массив изогнутых гибких кабелей. Интересно, что он также включает в себя два сверхпрочных заземляющих провода. Lensrentals пишет с характерным чувством юмора: «Я сомневаюсь, что это повлияет на чье-либо решение о покупке, но будьте уверены, печатная плата полностью заземлена».

Рядом с печатной платой есть пара пружин, выходящих из внутренней системы оптической стабилизации изображения (OIS). Объектив обещает пять ступеней коррекции дрожания с помощью системы стабилизации.

lensrentals panasonic s 70 200mm f4 teardown circuit board

После удаления дополнительной герметизирующей ленты и множества винтов кольцо трансфокатора не хотело двигаться. Он не собирался соскальзывать с задней части объектива, поэтому пришло время перефокусироваться и начать разборку с передней части объектива. Переднюю часть объективов Panasonic часто трудно разобрать, «поэтому потребовались спирт, тепло и энергичное использование пластиковой лопатки». И на случай, если вам интересно: «Для тех из вас, кто хочет знать, как использовать металлическую лопатку, не царапая стекло, ответ — опыт». Как вы получаете опыт? Ты поцарапаешь стекло.

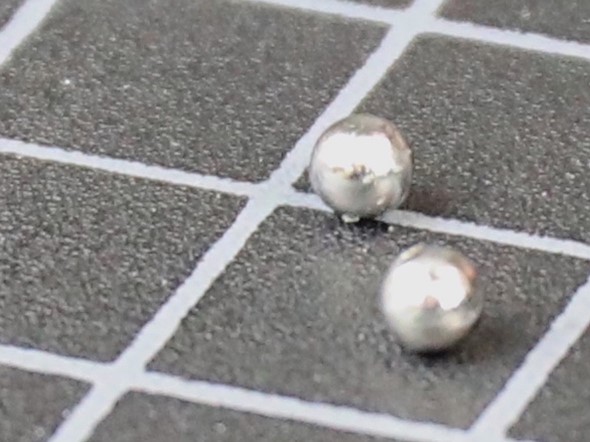

После удаления монтажного кольца и гаечного кольца под ним теперь есть доступ к шести винтам, удерживающим переднее кольцо. Также имеется уплотнительная пена для защиты от пыли и влаги. Далее идет механизм муфты фокусировки, кольцо диафрагмы и само кольцо фокусировки. Объектив также включает в себя пару шарикоподшипников, которые «вставляются в пазы и служат роликами, когда муфта перемещается вперед и назад для переключения с автоматической на ручную фокусировку».

lensrentals panasonic s 70 200mm f4 teardown ball bearings

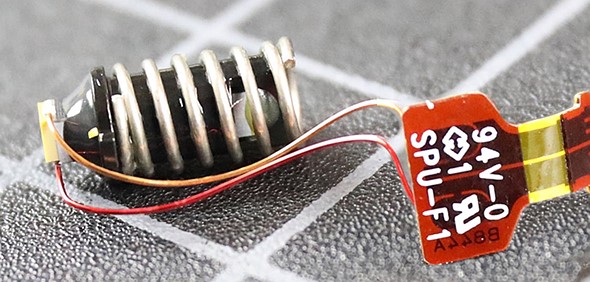

Убрав как можно больше с передней части объектива, Чикала и Клош вернулись к задней части объектива и возобновили его разборку. В конце концов, они добрались до необычного источника. Пружина имеет небольшой датчик или окошко или светодиод. Чикала и Клош точно не знают, что это такое, и отвечает ли оно за проблемы с автофокусом объектива.

lensrentals panasonic s 70 200mm f4 teardown unknown object

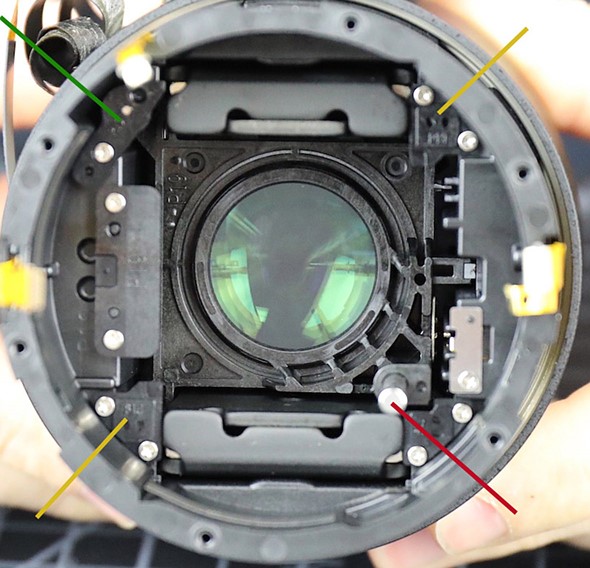

Двигаясь дальше, следующим элементом является блок OIS. Он удерживается на месте толстыми нейлоновыми эксцентриковыми штифтами и металлической скобой, такой конструкции дуэт никогда раньше не видел, а они видели многое. Нейлоновые штифты регулируют наклон блока OIS. Блок OIS выходит из объектива как единое целое. Сняв его, можно увидеть фокусирующие элементы и линейный мотор фокусировки объектива. На изображении ниже: «Вы можете видеть больший основной скользящий стержень (красная стрелка) и крышку вторичного скользящего стержня (зеленая стрелка). Два других угла фокусирующей группы входят в пластиковые уголки (желтые стрелки), чтобы предотвратить любой наклон при движении, и оба имеют мягкие резиновые амортизаторы, чтобы свести к минимуму удары в конце перемещения фокусной группы. Вы можете видеть вершины двух магнитов вверху и внизу фокусирующей группы».

lensrentals panasonic s 70 200mm f4 teardown arrows

После удаления большего количества винтов и, наконец, удаления кольца зума мы видим внутреннюю часть объектива. Ядро состоит из двух половинок, как и у большинства зум-объективов 70-200 мм. Этот зум-объектив Panasonic имеет толстый кусок металла, который приятно видеть и говорит о внимании Panasonic к деталям. У некоторых объективов здесь есть слабое место, которое может сломаться. После отсоединения половинок и удаления дополнительных деталей пришло время посмотреть, что происходит с линейным мотором фокусировки.

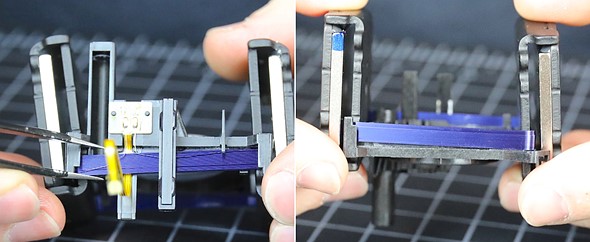

Как только становятся видны электромагнитные катушки, расположенные по бокам фокусирующей группы, проблема становится очевидной. Электромагнитные катушки были прикреплены с помощью только клея к пластику фокусирующей группы, и клей отошел. Он все еще был прикреплен с одной стороны, но одной стороны недостаточно. Фокусировочная группа была наклонена относительно мотора и больше не могла двигаться хорошо или вообще не могла двигаться. Lensrentals пишет: «Реальность такова, что клей может выйти из строя из-за быстрых вибраций мотора фокусировки. Мы обнаружили такую проблему в объективах Sony и Zeiss с линейным приводом первого поколения еще в 2015 году. А пару лет спустя мы обнаружили, что все новые поколения этих объективов имеют клетки, выступы и т. д., чтобы удерживать электромагнит на месте. они полагались не только на клей».

lensrentals panasonic s 70 200mm f4 teardown electromagnetic failed glue
Объектив Panasonic S Pro 70-200 мм F4 OIS предлагает множество хороших вариантов дизайна. Однако, возможно, крепление электромагнитных катушек с помощью одного только клея не входило в их число.

Стоит отметить, что хотя у Lensrentals есть пара объективов Panasonic 70-200mm F4 OIS с этой проблемой, это составляет менее 10% от их общего запаса. Кроме того, их объективы очень интенсивно используются. Вы вряд ли когда-либо увидите проблему со своим собственным объективом. Однако, если вы это сделаете, не пытайтесь исправить это дома. Это сложная разборка.

lensrentals teardown 70 200mm all items
Хотя вы, возможно, сможете разобрать объектив Panasonic S PRO 70-200mm F4 OIS, если его система автофокусировки перестанет работать, удачи вам в сборке. Здесь показан Аарон Клош со всеми различными частями объектива, которые вам нужно разобрать, чтобы понять причину проблемы с автофокусировкой.

Есть еще много фантастических изображений после разборки и подробная информация о различных компонентах объектива Panasonic Lumix S Pro 70-200mm F4 OIS. Если вы хотите увидеть их и узнать больше об объективе, отправляйтесь на Lensrentals. Мы настоятельно рекомендуем ознакомиться с полным сообщением в блоге. Это настоящая сокровищница для любителей объективов.
