Напечатанный на 3D-принтере адаптер

Вы любите макросъемку, но считаете, что традиционные макрообъективы не подходят? Или вы просто хотите попробовать снимать крупным планом, не разбивая банк? Если это так, у Николаса Шерлока есть именно то, что вам нужно - адаптер, напечатанный на 3D-принтере, который эффективно превращает микроскоп с 4-кратным увеличением в макрообъектив для беззеркальных камер Sony или цифровых зеркальных фотоаппаратов Canon с байонетом EF.

Самое приятное то, что если у вас есть 3D-принтер (или у вас есть доступ к нему, например, в местной библиотеке), вы можете выполнить всю настройку самостоятельно менее чем за 35 долларов или около того. Для установки Шерлок использовал микроскоп за 23 доллара, адаптированный к 3D-печатному адаптеру, файлы которого для 3D-принтера доступны для бесплатной загрузки через Thingiverse. Для печати требуется всего 45 г черной нити PETG, что стоит около 1 доллара (хотя затраты на печать могут быть немного выше, если вы не используете свой собственный 3D-принтер.

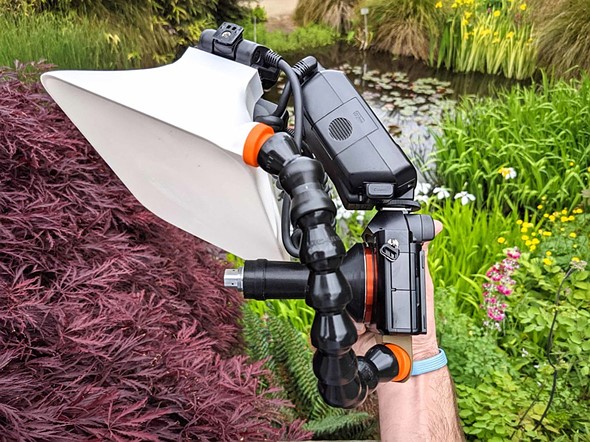

Адаптированный микроскоп очень тонкий и легкий, особенно по сравнению с традиционными объективами для макросъемки. Вы можете легко снимать одной рукой, что может быть полезно при съемке крупным планом, позволяя свободной руке удерживать объект.

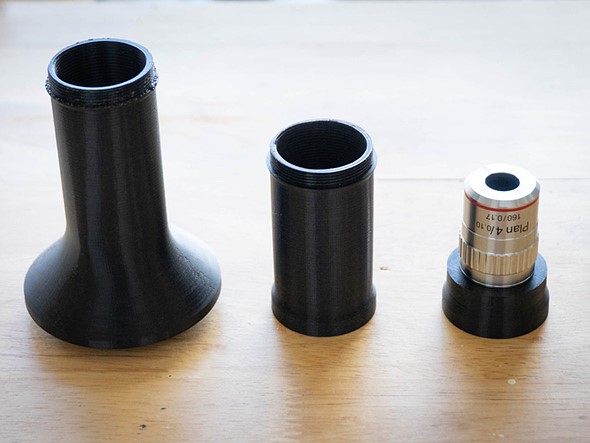

Шерлок разработал два адаптера. Один для камер APS-C, а другой - для полнокадровых камер. Конструкция APS-C включает съемный сегмент трубки. Шерлок пишет: «Для объективов, которые создают достаточно большой круг изображения, удаление этой средней трубки позволяет уменьшить увеличение и фокусировку на большем расстоянии (для 4-кратного объектива я тестировал это уменьшенное увеличение с 4-кратного до 2,75-кратного и увеличенное рабочее расстояние. примерно от 28 до 31 мм) ».

Объектив, который использует Шерлок, имеет номинальную диафрагму F4, что является эффективной диафрагмой F20 при 4-кратном увеличении. Это означает, что вам нужно будет снимать при очень ярком свете с высоким ISO или использовать вспышку. При работе с зеркальной камерой из-за эффективной диафрагмы оптический видоискатель будет казаться очень темным, так что это нужно учитывать.

Если вы хотите попробовать проект Николаса Шерлока на себе, перейдите на его страницу в Thingverse для получения дополнительной информации. Совместимые линзы объектива микроскопа доступны на Amazon. Вы можете просмотреть дополнительные изображения установки и образцы снимков здесь.

Если вы хотите попробовать еще один из проектов Шерлока, он также создал удлинительную трубку 300 мм, напечатанную на 3D-принтере, которая позволяет снимать 5-кратную макросъемку. Вы можете узнать об этом проекте в нашем репортаже.
