Патент Canon показывает автофокусировку с контролем глаз

В патенте Canon объясняет, как она намеревается воплотить свою технологию автофокусировки (AF) с контролем глаз в камере с электронным видоискателем (EVF). Изначально технология была разработана для камеры EOS 5 SLR и поэтому нуждалась в обновлении.

В начале апреля Canon объявила о разработке камеры EOS R3, в которой впервые за долгие годы будет использоваться старая система автофокусировки Eye-Control AF. Однако реализацию технологии нужно было изменить, чтобы должным образом адаптироваться к современным технологиям.

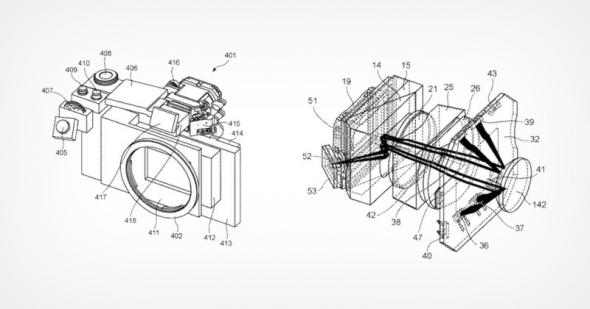

Patent Shows How Canon Will Integrate Eye Control AF into an EVF

Патент, поданный в октябре 2020 года и обнаруженный Canon News, объясняет, как компания будет переводить концепцию автофокусировки с контролем глаз на электронный видоискатель с основной целью предотвратить "ухудшение работы", что, вероятно, означает видимость или четкость изображения - и "обеспечивает функцию ввода прямой видимости"

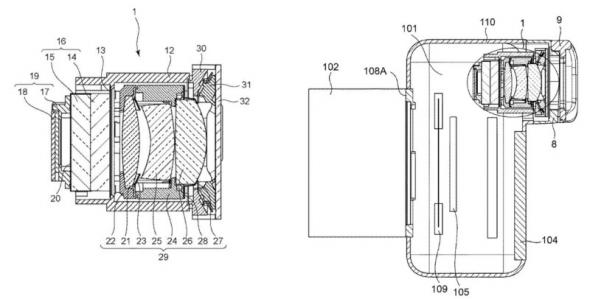

eye control af eye patent 3

Из обзора заявки на полезный патент: Устройство формирования изображения, содержащее датчик, способный фиксировать оптическое изображение объекта, падающего через блок линз, при этом глаз пользователя, просматривающего панель отображения, может отображаться панелью отображения ... Следовательно, целью настоящего изобретения является оптимальное расположение электронного видоискателя в устройстве съемки изображения, которое снабжено электронным видоискателем и может подавлять ухудшение работоспособности устройства съемки изображения, снабженного функцией ввода по линии прямой видимости.

В патенте Canon описан небольшой датчик изображения, который устанавливается сбоку от основного дисплея электронного видоискателя и использует разделяющую призму вдоль оптического пути, которая направляет свет на датчик изображения прямой видимости.

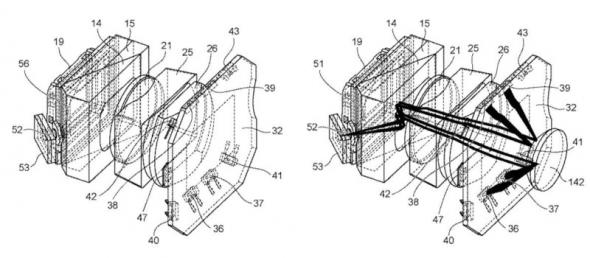

На двух рисунках ниже показано, как инфракрасные лучи отражают свет от глазного яблока фотографа, который будет передаваться через электронный видоискатель в сторону расположенного сбоку датчика. Canon заявляет, что "инфракрасные лучи излучаются в разные стороны", что теоретически позволяет определять, куда смотрит фотограф, и настраивать автофокус.

eye control af eye patent 2

Детали патента плотные, но, расположив датчик сбоку от видоискателя, Canon, похоже, указывает на то, что он может предложить электронный видоискатель высокого разрешения в сочетании с обнаружением глаз, что не приведет к ухудшению качества изображения.

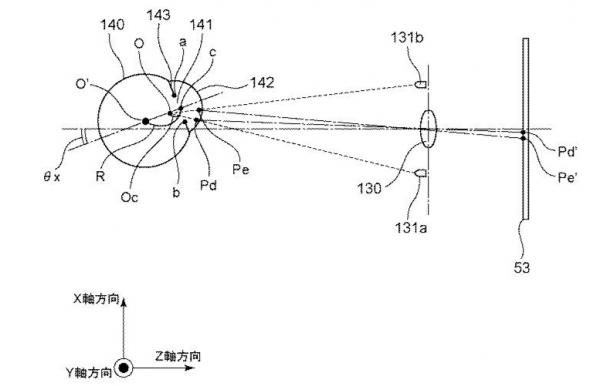

eye control af eye patent 1

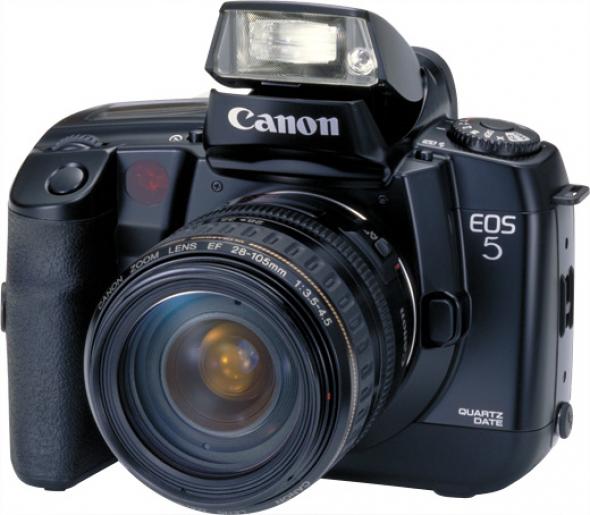

Когда в 1992 году в EOS 5 была впервые реализована автофокусировка с управлением глазами, она позволяла фотографу выбирать одну из пяти точек фокусировки, глядя на них в видоискатель. Функция работала только, но только когда камеру держали в горизонтальной ориентации. Перенесемся почти на 30 лет вперед, и технологии камер значительно продвинулись вперед.

film159

Хотя Canon объявила, что EOS R3 будет использовать эту технологию, она не уточнила, что фотографы могут ожидать от ее производительности. Компания, вероятно, должна будет сделать реализацию технологии R3 намного лучше оригинала, чтобы считаться полезной, и должна будет использовать значительно больше точек автофокусировки и работать в любой ориентации.
