Sony разрабатывает первую в мире технологию многослойной КМОП-матрицы

Sony Semiconductor Solutions Corporation (Sony) объявила о разработке «первой в мире технологии многослойного КМОП-датчика изображения с 2-слойным транзисторным пикселем». Эта новая технология разделяет фотодиоды от пиксельных транзисторов на разные слои подложки, что почти вдвое увеличивает количество света. один пиксель может захватить по сравнению с более традиционными датчиками изображения.

Sony Sensor 2

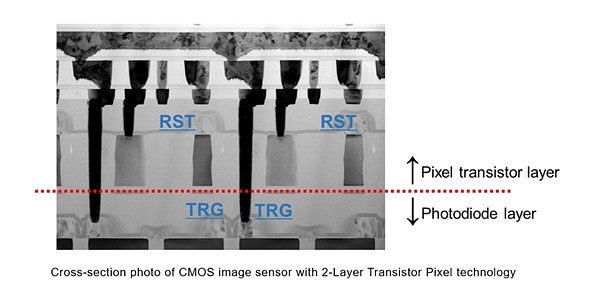

Sony заявляет, что ее запатентованная технология «2-Layer Transistor Pixel» разделяет фотодиоды (которые преобразуют фотоны в электрические сигналы) и пиксельные транзисторы (которые управляют этими электрическими сигналами) на разных слоях подложки, уложенных друг на друга. В дополнение к оптимизированной архитектуре, по словам Sony, эта многослойная технология также позволяет увеличить размер транзисторов усилителя. Эти два преимущества означают, что отдельные пиксели будут иметь почти вдвое больший уровень сигнала насыщения и смогут снизить шум изображений, снятых в условиях низкой освещенности.

Sony CMOS Sensor

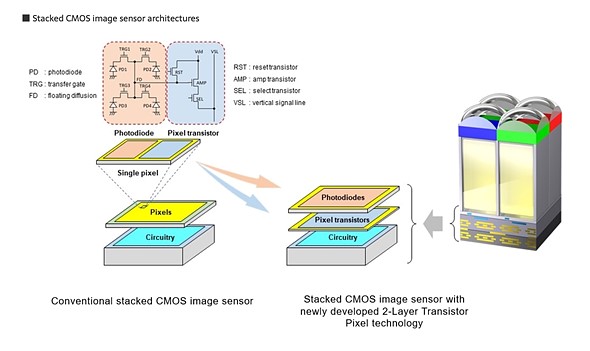

Сравнительная иллюстрация, показывающая, как обычный многослойный CMOS-датчик сочетает в себе фотодиоды и пиксельные транзисторы (слева) по сравнению с новым «2-слойным транзисторным пикселем» Sony (справа).

В частности, Sony заявляет: «Расширенный динамический диапазон и шумоподавление, доступные с помощью этой новой технологии, предотвратят недоэкспонирование и переэкспонирование в настройках за счет комбинации яркого и тусклого освещения (например, настроек задней подсветки) и позволят получать высококачественные изображения с низким уровнем шума даже в настройки для слабого освещения (например, в помещении, в ночное время) ».

Sony не указывает, когда мы увидим это внутри потребительских датчиков изображения, но в последнем предложении своего релиза предполагает, что он разработан с учетом датчиков изображения для смартфонов.
