Lensrentals исследует тепловыделение Canon EOS R5

Фотограф


Тепловыделение Canon EOS R5

Тепловыделение Canon EOS R5

Прежде чем углубиться в расследование, стоит осветить некоторые основы. Электроника в камерах выделяет тепло во время работы, и для обеспечения полноценной бесперебойной работы необходимо контролировать нагрев. Вы можете отводить тепло из критических областей камеры «за счет теплопроводности (протекание через близлежащие материалы), конвекции (циркуляции через газ или жидкости) и излучения (которое в основном происходит при высоких температурах)». Основываясь на своем опыте разборки Canon EOS R5 с Аароном Клозом, Роджер Чикала знает, что R5 плотно закрыта, что отлично подходит для предотвращения попадания воды в камеру, но не идеально для отвода тепла изнутри камеры. Это означает, что конвекция, то есть циркуляция тепла через воздух, «не играет большой роли».

eos r5 overheating

   Чикала избегает обсуждений рабочих температур чипа, теплового потока различных веществ в камере, циклов прошивки и т.п., поскольку они не входят в его компетенцию. Вместо этого он сосредотачивается на основном вопросе: как тепло, выделяемое при работе полностью собранной камеры Canon R5, выходит из камеры. В какой-то момент, особенно при выполнении интенсивной задачи, такой как запись видео в формате 8K, камера перегревается, и тепло требует либо подходящего пути выхода, либо камеру необходимо выключить. Вы можете узнать больше о различных случаях использования и о том, как долго R5 может работать в выключенном состоянии, проверив наш тест Canon R5 / R6 на перегрев.

   Первоначальная методология тестирования Lensrentals предполагает использование камеры Canon R5 с прошивкой версии 1.0, записывающей видео 8K на карту CFx. Затем камера включалась до тех пор, пока она не достигла предельного значения температуры, в то время как команда использовала промышленные термометры, чтобы контролировать тепло камеры и видеть, где тепло выходит из R5.

canon eos r5 overheating

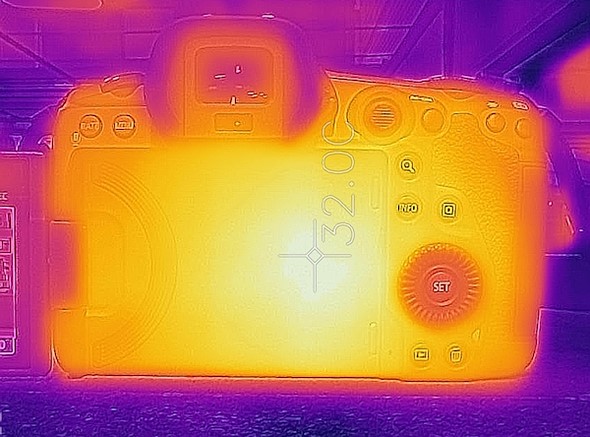

   С прикрепленным объективом, со всеми закрытыми крышками и с ЖК-дисплеем, сложенным напротив корпуса камеры, R5 проработал 18 минут на столе, прежде чем получил предупреждение о температуре. Lensrentals обнаружила, что самой горячей частью камеры была задняя часть за ЖК-дисплеем с температурой 43 ° C / 109 ° F. Подставка для большого пальца была немного холоднее при 40 ° C / 104 ° F, а нижняя пластина вокруг гнезда для штатива - 38 ° C / 100 ° F. Тест был проведен снова с ЖК-дисплеем, перемещенным в открытое положение, и камера была на несколько градусов холоднее, но не могла вести запись в течение более длительного времени.

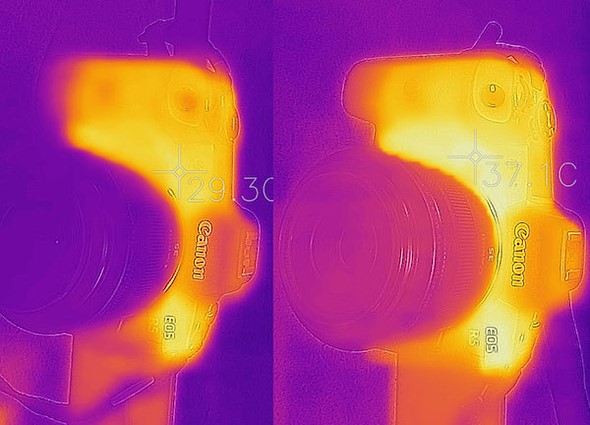

   Затем Lensrentals отказалась от термометров в пользу ИК-камеры FLIR. Cicala давно подозревает, что легкий материал, используемый для корпуса камеры не является хорошим проводником тепла. С удаленной оболочкой R5 в качестве испытуемого оказалось, что предположения Cicala были правильными. Он говорит: «Материал корпуса не особенно хорошо передает тепло… Очевидно, он в какой-то степени отводит тепло из камеры, но точно не действует как теплоотвод или что-то в этом роде». Цикала продолжает: «Даже на воздухе, прошло более 10 минут, прежде чем камера остыла до комнатной температуры. Возникает вопрос: если тепло не очень хорошо выходит из оболочки, то как оно выходит? »

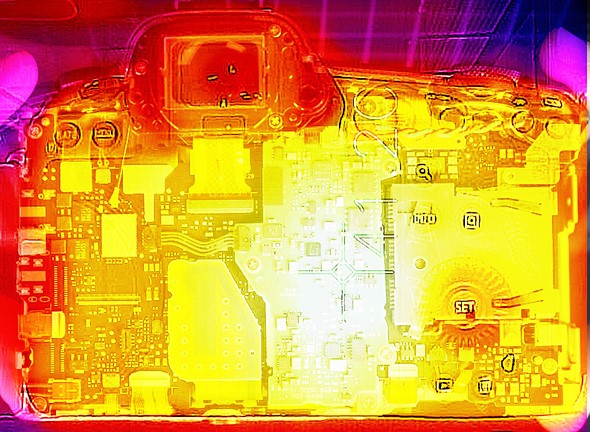

   С помощью ИК-камеры FLIR команда переработала исходный тест записи, и вот, теплая точка, обнаруженная термометром, сразу видна на ИК-изображении FLIR. Cicala наложил изображение с разборки R5, и неудивительно, что горячая точка расположена над процессором камеры и картами SDRAM.

canon r5 overheating

   Чикала осторожно указывает: «Это НЕ изображение с обратной стороной. Это изображение изнутри камеры, наложенное на тепловое изображение, чтобы сопоставить местоположение ». Изображение предоставлено: Lensrentals, 2020

   Передняя часть камеры показала немного тепла, а верх камеры остался довольно прохладным. Чикала задался вопросом, может ли тепло изнутри камеры подняться по воздуху внутри и достичь верхней пластины, но, как показал разбор, внутри R5 очень мало пустого места. Видоискатель также блокирует теплопередачу.

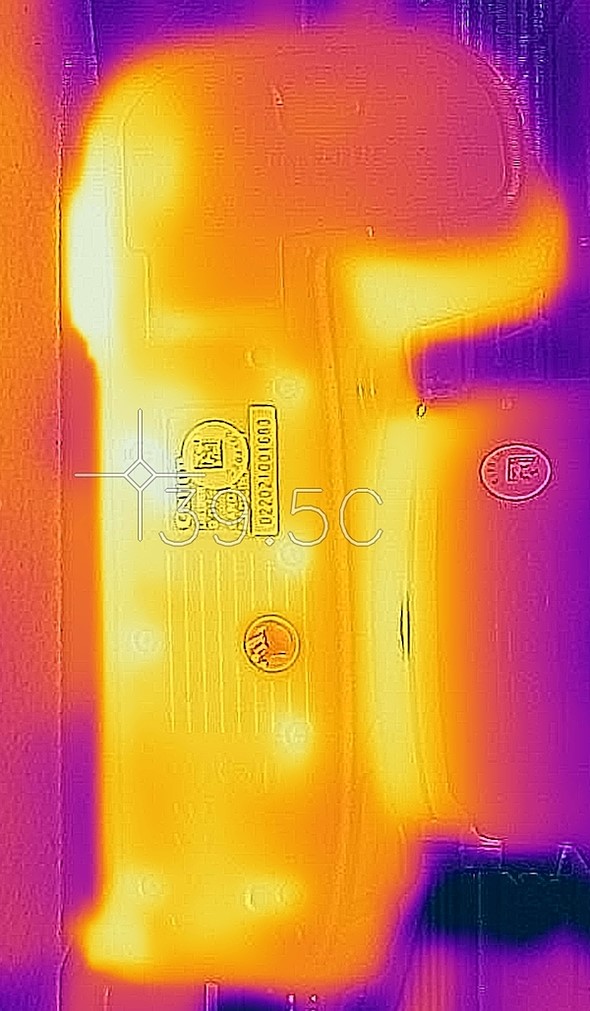

   Разбирая Canon R5, Lensrentals заметили, что к металлической пластине штатива подключен радиатор. На ИК-изображении FLIR видно, что нижняя часть камеры сильно нагревается. На изображении ниже, сделанном при отключении тепла, вы можете увидеть, как металлические винты, входящие в пластину штатива, нагреваются. Само штативное гнездо почему-то осталось довольно прохладным.

r5 overheating

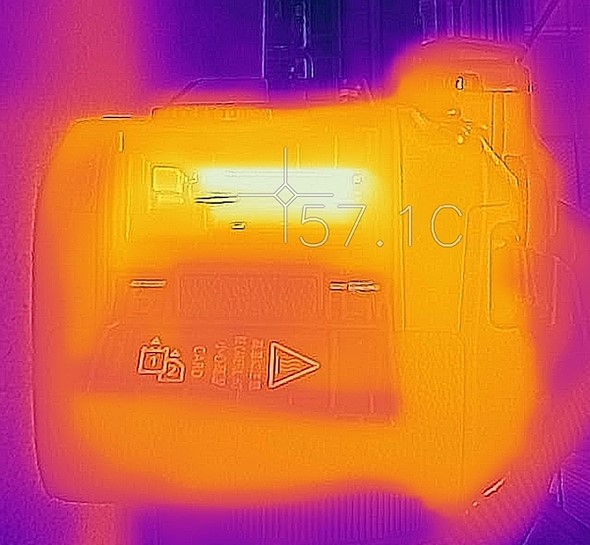

   По мере того, как камера нагревается до точки, при которой ей необходимо выключиться, на изображениях FLIR IR появляется тепло во многих местах. Металлические выступы ремешка камеры сильно нагреваются, передняя часть камеры теперь сильно нагревается, особенно вокруг области крепления объектива, а область возле дверцы слота для карт также значительно нагревается. Самым горячим местом камеры во время тестирования оказался слот CFx, температура которого составила почти 48 ° C.

   После обновления прошивки R5 до версии 1.1 время записи до отключения увеличилось, но вместе с тем увеличилась и рабочая температура камеры. Интересно то, что порты ввода-вывода, подключенные к самой основной плате, сильно нагрелись, но порты, подключенные к дополнительной плате, похоже, не сильно нагрелись. Сам датчик изображения также довольно горячий, почти 50 ° C. Анонимный друг Lensrentals считал внутреннюю температуру по необработанному изображению, полученному во время температурного тестирования. Это изображение показывает внутреннюю температуру 61 ° C, что выше, чем в слоте для карты CFx, а это означает, что где-то внутри камеры горячее, чем самая высокая температура, измеренная Lensrentals во время тестирования.

canon overheating

   После тестирования Lensrentals сделали несколько интересных выводов. Тепло не очень хорошо уходит от R5, и, кажется, оно выходит в основном через металлические части корпуса камеры. Кроме того, внутри камеры горячее, чем в наиболее горячих точках выхода. Цикала пишет: «Если R5 очень хорошо нагревается, нельзя ожидать, что он быстро остынет после выключения из-за перегрева. Охлаждение камеры снаружи должно немного помочь, но не очень эффективно».

   Есть несколько шагов, которые вы можете предпринять, чтобы, возможно, охладить камеру, например, оставьте ЖК-дисплей открытым в стороне от задней части камеры, откройте крышку порта HDMI (помните, что этот порт подключен непосредственно к основной плате) и сохраните на SD-карты, когда это возможно, что, конечно, невозможно при записи видео 8K. Однако Цикала сомневается, что эти шаги будут иметь существенное значение. Возможно, более эффективными шагами было бы снятие объектива, открытие шторки и открытие дверцы карты памяти. Это не те шаги, которые вам обязательно нужно предпринять, чтобы использовать камеру так, как вы хотите.

Более предприимчивые люди могут предпочесть небольшие модификации. Чикала говорит: «Некоторые люди намереваются делать более агрессивные вещи, чтобы продлить время записи. Несомненно, можно было бы, с некоторыми незначительными изменениями, подключить металлические пластины радиатора к внешней части. Вы можете сделать это, просто обнажив нижнюю пластину штатива и прикрепив к ней раковину. Конечно, теряется защита от непогоды, но попробовать было бы несложно».

   Возможно, снятие защиты от атмосферных воздействий и открытие частей камеры поможет, но, чтобы действительно решить проблему перегрева, кому-то придется придумать способ улучшить теплопередачу изнутри камеры, поскольку, по всей видимости, глубоко внутри камеры есть узкое место с тепловым узлом. R5. Cicala представляет юмористический образ того, как «быдлообразная видеокамера 8K» может выглядеть после модификаций.

canon eos r5 cooler

   Чтобы узнать о многих других изображениях и прочитать полную версию рассуждений Cicala о том, можно ли «починить» Canon R5 и нужно ли вообще это исправлять в глазах Canon, прочитайте полную статью в блоге Lensrentals.
