Уникальный 360-градусный объектив Nikon

Дуэт дизайнеров создал первый в своем роде объектив, который может записывать сферический видеоконтент с охватом в 360 градусов, который не нужно сшивать при постобработке и может использоваться с любой обычной камерой.

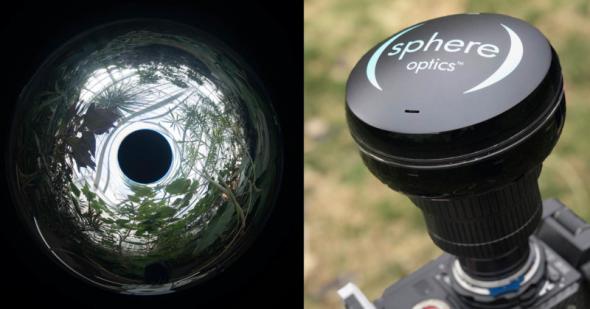

Роб Энглерт и Мейер Джордано - два опытных дизайнера, занимающихся производством и взаимодействием с особым интересом к дополненной (AR) и виртуальной реальности (VR). Они работали с такими брендами, как Bose, Chobani, KODAK, RIDGID и другими. Вместе они основали бренд (сферической) оптики, под которым они разработали уникальный (сферический) объектив Pro1, который может захватывать все в полном обзоре на 360 градусов и создает возможности для съемки, которые в противном случае были бы невозможны.

360 lens sphere pro1

Что делает его уникальным, так это то, что этот объектив устраняет процесс сшивания, обычно встречающийся при производстве сферического или VR-контента, который объединяет перспективу нескольких камер и объективов вместе. Кроме того, создатели также могут использовать свою существующую камеру и рабочий процесс с Pro1, вместо того, чтобы нуждаться в полностью отдельном оборудовании.

360 angle spherical lens

Идея линзы родилась из личного опыта после того, как Энглерт потерял своего младшего брата. Этот судьбоносный момент случился задолго до того, как у всех были смартфоны в карманах, поэтому у Энглерта почти не осталось воспоминаний о его брате в видеоформате.

Это подпитывало его стремление использовать все свои навыки промышленного дизайнера, "чтобы исследовать различные способы запечатлеть моменты времени", которые впоследствии можно будет пересматривать снова и снова. Он говорит, что он "отдал бы почти все, всего лишь на пару минут" со своим братом, и хотя это больше невозможно, он надеется, что это станет возможным для других в будущем.

Дизайн линз

Первоначально новая линза была разработана в рамках продолжающейся работы дуэта над технологиями AR и VR с включением невзаимозаменяемых токенов (NFT) в процесс финансирования проекта. Оба дизайнера создавали 360-градусные видеоролики, используя многокамерные массивы в корпусе, который они спроектировали и напечатали на 3D-принтере. Процесс был трудным, потому что контент был записан на несколько камер, и окончательный результат требовал сшивки. Они разделили каждое видео на кадры, объединили каждый набор кадров в панораму, а затем перекомпилировали его как видео. Даже тогда в конечном продукте все равно будут видны линии сшивки там, где виды были объединены.

Оба дизайнера потратили много времени на рассмотрение того, как этот процесс можно улучшить, и именно отсюда возникла идея установки с одним объективом и одной камерой. Вместо использования программного обеспечения для оптического проектирования они создали потенциальные формы в виде 3D-моделей, а затем смоделировали результат с помощью обычного программного обеспечения для 3D-рендеринга, которое в конечном итоге после некоторых проб и ошибок дало им потенциальный физический прототип. Им все еще предстояло испытать его в реальной жизни, а это означало, что прототип нужно было изготовить вручную. После доработки они начали работать с профессионалами в области оптики, чтобы еще больше усовершенствовать дизайн и приблизиться на один шаг к готовому объективу.

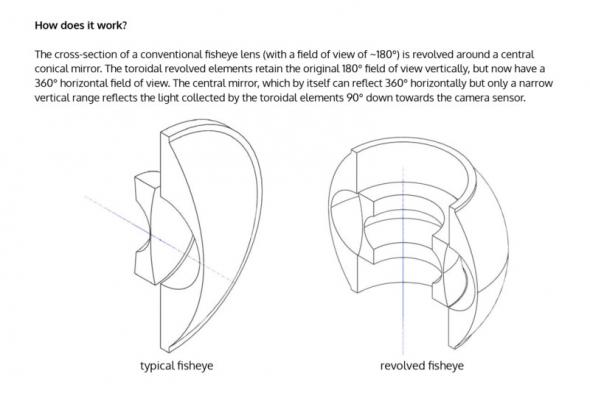

Чтобы покрыть объективом 100% окружающей среды, они начали с обычной круглой линзы типа "рыбий глаз" с полем зрения примерно 180 градусов и установили перед ним зеркало, отражающее его изображение вниз, как перископ. Затем, используя поперечное сечение этой установки, они выдавили его по кругу вокруг оси зеркала, в результате чего получилось несколько линз в форме пончика вокруг конического зеркала, которое затем обеспечило вертикальное поле на 180 градусов. обзора оригинального дизайна "рыбий глаз", а также горизонтального обзора на 360 градусов, вращающегося вокруг центра.

360 angle spherical lens

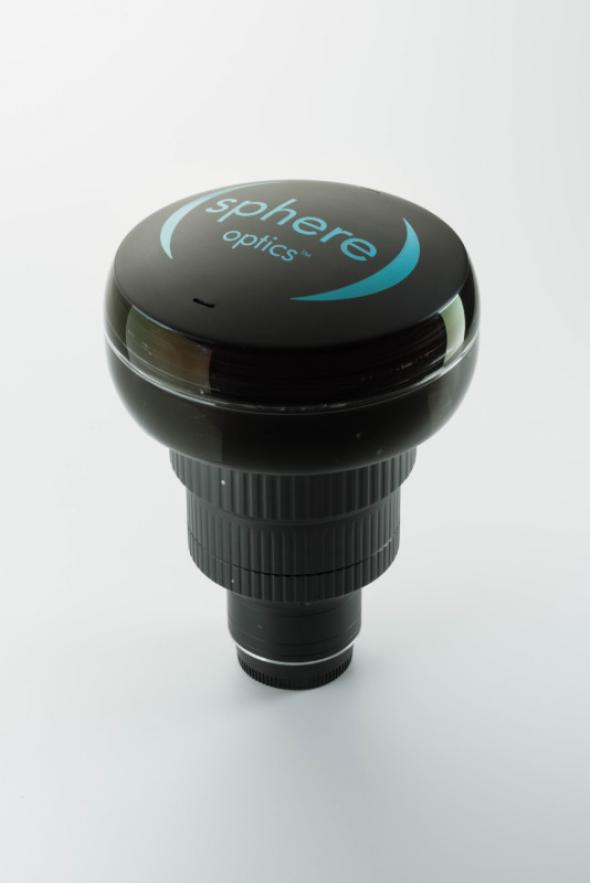

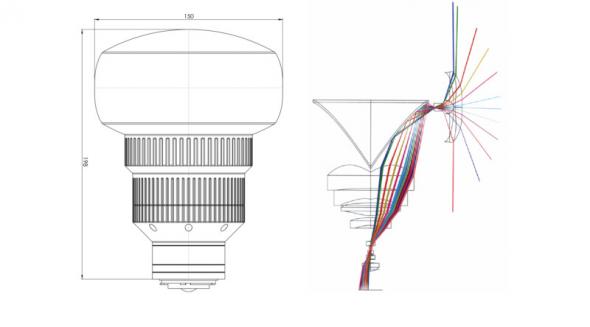

Текущая конструкция линзы состоит из 12 элементов: одного отражающего - зеркала - и 11 преломляющих, включая элементы в форме спирали, которые окружают зеркало. Большинство элементов этого объектива столь же уникальны, как и сам дизайн, и их нельзя найти ни в каких других существующих объективах.

360 degree spherical lens

Детали изготавливаются из специальной инженерной пластмассы с использованием семейства материалов, называемых сополимерами циклических олефинов, в процессе, называемом одноточечным алмазным точением, что является единственным способом создания сложных асферических форм, которые делают возможной конструкцию линз. Эти пластмассы имеют аналогичные оптические свойства со стеклом, но они намного  легче поддаются обработке и используются в научных приложениях высшего уровня, таких как космические телескопы.

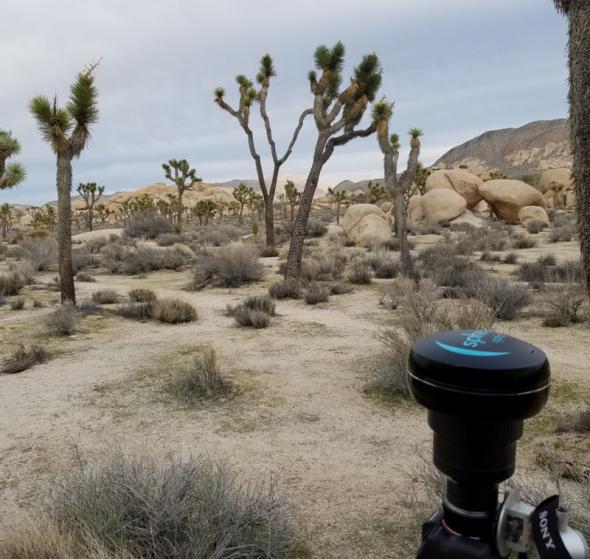

Дуэт выбрал байонет Nikon F, потому что он легко адаптируется к большинству других распространенных стандартов, что упрощает для создателей контента использование оборудования, которое у них уже есть, вместо инвестиций в совершенно новую систему, сохраняя при этом полный контроль над изображением. Конструкция с одним объективом также позволяет захватывать контент, который стандартная установка VR не могла из-за ограниченного пространства.

Объектив имеет фиксированную диафрагму f/8 и фокусное расстояние 1мм. Его ширина составляет 150 миллиметров (5,9 дюйма), длина - 198 миллиметров (7,8 дюйма), а вес - 1,8 кг (4 фунта).

360 degree spherical lens

В настоящее время эти линзы производятся крайне медленно. Они изготавливаются по одной единице за раз и собираются вручную, что делает индивидуальную стоимость довольно высокой. Тем не менее, при большом заказе дуэт говорит, что затраты можно было бы значительно снизить за счет литья большинства элементов. Эти двое считают, что этот объектив может быть полезен в самых разных отраслях: от кино, документального кино, игр и развлечений до инженерии, военного дела, геодезии и т. Д.

Фото и видео кадры

Для фотографий объектив создает круглое изображение с черной пустотой в центре. Область около центра изображения соответствует переднему концу объектива, а внешняя периферия круга изображения - это направление, обращенное к корпусу камеры. По их словам, "это очень похоже на черную дыру из "Интерстеллар".

360 degree spherical lens360 degree spherical360 degree spherical lens



360 degree spherical lens

Круглое изображение при желании можно использовать как есть, но большинство видеопроигрывателей с обзором на 360 градусов используют стандартный равнопрямоугольный формат. По этой причине (сфера) предоставляет карту ST, которая представляет собой изображение, которое действует как позиционная таблица поиска, чтобы сообщить компьютеру, как переставить пиксели. Это также обычно используется для устранения искажения объектива и внутренне похоже на то, что делает коррекция искажения Adobe Camera Raw. Дуэт говорит, что Adobe может добавить для этого конкретную поддержку, если они пожелают.

Дизайнеры также создали трехмерные сетки, которые можно вставлять в игровые движки, такие как Unity или Unreal, для разворачивания изображения в реальном времени, "что очень полезно либо в качестве монитора для записи, либо для облегчения потоковой передачи в реальном времени на гарнитуры VR. В целом, как утверждают дизайнеры, процесс преобразования (сферических) видео в виртуальную реальность прост и может быть выполнен на устройствах iOS и Android.

Увлекаться

Чтобы профинансировать проект и текущую разработку, команда предлагает полностью иммерсивные VR-моменты с высоким разрешением в виде ограниченных выпусков NFT на Mintable. Эти моменты были сняты с помощью объектива, и покупатели могут использовать свою гарнитуру VR, чтобы виртуально попасть в место и время, в которое они были сняты. Покупка включает в себя видео в стандартном равнопрямоугольном формате с разрешением 8K для просмотра через гарнитуру VR, а также круговую проекцию объектива (сферы) Pro 1 с исходным разрешением 4048 x 4048 пикселей.

Кроме того, компания предлагает токен, который можно обменять на физическую копию (сферической) линзы Pro1 по мере того, как станет доступно больше единиц. Вы также можете просмотреть (сферическую) галерею с другими образцами изображений здесь.
